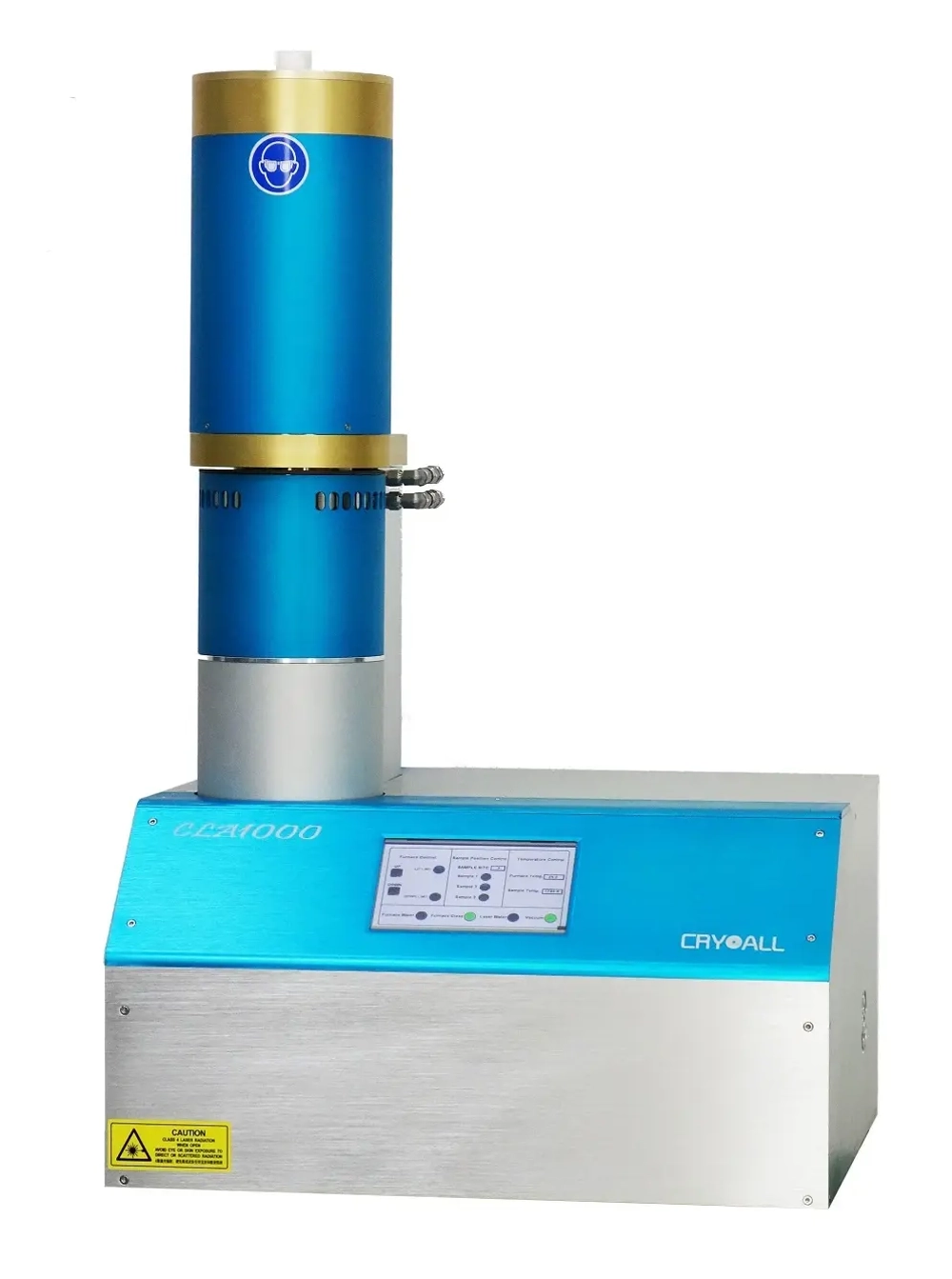

Анализаторы CLA предназначены для определения теплопроводности, температуропроводности и удельной теплоемкости различных материалов методом лазерной вспышки. Данный метод является одним из немногих способов анализа образцов с высокой теплопроводностью, в том числе металлов. Также преимуществами данного метода анализа являются возможность работы с образцами малых размеров (от 6 мм) и высокая скорость анализа (всего несколько секунд на измерение). Принцип работы анализатора CLA основан на облучении нижней стороны образца коротким импульсом лазера и регистрации скорости роста температуры на его верхней стороне. В результате измерения определяется температуропроводность и удельная теплоемкость материала, а затем коэффициент теплопроводности рассчитывается математически, используя значение плотности образца. Для облучения образца используется твердотельный Nd:YAG-лазер (1064 нм) с регулируемой мощностью (до 40 Дж/импульс).
Анализ может проводиться в широком диапазоне температур (от –125 до 1 150 °С в зависимости от модели). В случае высокотемпературной системы измерение температуры образца выполняется с помощью инфракрасного InSb-детектора, не требующего охлаждения жидким азотом, а в случае низкотемпературной системы – с помощью высокочувствительного MCT-детектора с охлаждением жидким азотом. Для анализа могут использоваться твердые образцы размером от 6 до 25 мм квадратной и круглой формы. Также возможен анализ теплопроводности порошков и жидких образцов, в том числе расплавов. Анализаторы CLA могут оснащаться автосэмплером на три образца, что значительно повышает производительность системы.
Основные преимущества:
- анализ как при низких (от –125 °С), так и при высоких температурах (до 1 150 °С);
- лазер с регулируемой мощностью (до 40 Дж/импульс);
- высокая скорость анализа (всего несколько секунд на измерение);
- возможность работы с образцами малого размера (от 6 мм);
- широчайший диапазон определяемых значений теплопроводности (до 2000 Вт / (м × К));
- автосэмплер на 3 позиции для увеличения скорости работы;
- возможность анализа порошков и жидких образцов, в том числе расплавов;
- цветной сенсорный дисплей для управления прибором и отображения его текущего состояния.
| Тип | Нестационарный поток |
|---|---|
| Температурный диапазон, °C | от –125 до 1150 °C |
| Детектор | InSb или MCT с охлаждением жидким азотом в зависимости от модели |
| Сечение образца, мм | от 6 до 25,4 мм |
| Толщина образца, мм | от 0,1 до 6 |
| Материал держателя образцов | карбид кремния, графит, титанат алюминия, другие материалы по заказу |
| Диапазон теплопроводности, Вт / (м × К) | от 0,1 до 2000 |
| Диапазон температуропроводности, мм2/с | от 0,01 до 1000 |
| Точность определения теплопроводности, % | 2 |
| Воспроизводимость определения теплопроводности, % | 3 |
| Точность определения удельной теплоемкости, % | 5 |
| Воспроизводимость определения удельной теплоемкости, % | 5 |
| Воспроизводимость определения теплопроводности, % | 0,5 |
| Точность определения температуры, °C | 0,1 |
| Автосэмплер | до трех образцов |
| Атмосфера | инертная, окислительная, восстановительная |
| Источник излучения | Nd:YAG-лазер, длина волны: 1064 нм |
| Мощность источника излучения | регулируемая, 25–40 Дж/импульс |
| Ширина импульса, мс | ≤ 2 |
| Скорость сбора данных, МГц | 2 |
