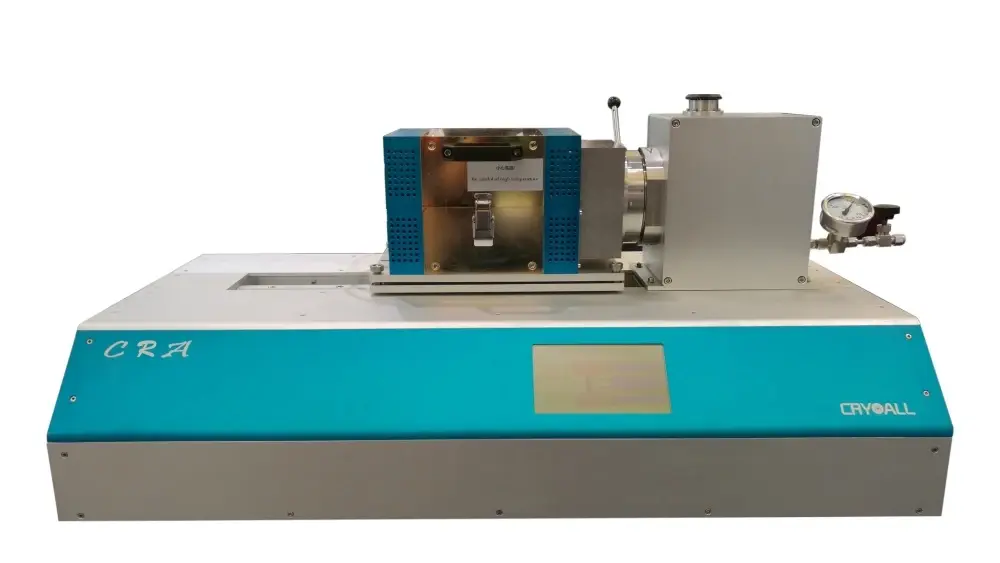

Анализаторы CRA-3 предназначены для определения удельного сопротивления твердых образцов и тонких пленок при нагревании (до 1 150 °С) и в криогенных условиях (охлаждение до –100 °С). Данные приборы позволяют проводить измерения, как инертной, так и в окислительной и восстановительной среде, а также в вакууме. В анализаторах CRA-3 используется четырехконтактная схема измерения. Образец помещается вертикально между двумя электродами, на которые подается постоянный ток. Пара сенсоров для измерения напряжения, в качестве которых выступают термопары, приводятся в контакт с образцом. Образец нагревается или охлаждается в печи до заданной температуры, затем производится измерение напряжения. На основании этих данных рассчитывается удельное сопротивление. Помимо стандартных держателей для анализа призматических и цилиндрических образцов анализаторы CRA-3 комплектуются приставкой CTA-tff для анализа пленок толщиной до 1.8 мм и диаметром до 25 мм. Для оценки плотности контакта термопар с образцом и измерения расстояния между ними может использоваться система видеорегистрации VRA на базе CCD-камеры высокого разрешения, изображения и результаты с которой автоматически переносятся в программное обеспечение анализаторов CRA-3. Модель второго поколения CRA-32 обладает высочайшей скоростью сбора данных (до 100 Гц), что позволяет проводить измерения в режиме сканирования по температуре.
Основные преимущества:
- анализ как при низких (от –100 °С), так и при высоких температурах (до 1 150 °С);
- широкий диапазон измерений (от 1 мкОм до 100 МОм);
- возможность выбора между платиновыми и никелевыми электродами;
- анализ цилиндрических и призматических образцов разного размера, а также образцов тонких пленок;
- опциональная система видеорегистрации для оценки плотности контакта термопар с образцов и измерения расстояния между ними;
- высокая скорость сбора данных (до 100 Гц) для работы в режиме сканирования по температуре.
| Тип | Анализатор удельного сопротивления |
|---|---|
| Метод измерения удельного сопротивления | Четырехконтактная схема |
| Диапазон значений удельного сопротивления, Ом×м | от 10-4 до 107 (модель CRA-31), от 10-6 до 108 (модель CRA-32) |
| Разрешение по удельному сопротивлению, нОм×м | 10 |
| Точность анализа удельного сопротивления, % | ±5 (модель CRA-31), ±2 (модель CRA-32) |
| Температурный диапазон, °C | от –100 до 1150 (в зависимости от комплектации) |
| Скорость нагревания, °С/мин | от 0,01 до 100 °С/мин |
| Точность по температуре, °C | ±0,5 |
| Материал термопар | никель, платина |
| Расстояние между термопарами, мм | 4, 6 или 8 |
| Сила тока, мА | до 160 |
| Разрешение по току, нА | 100 |
| Размер образца | цилиндр или призма с сечением от 2 до 4 мм, длина от 6 до 22 мм |
| Размер образца для пленок | диаметр 10, 12.7 или 25 мм, толщина ≤1.8 мм |
| Атмосфера | Инертная, окислительная, восстановительная, вакуум |
