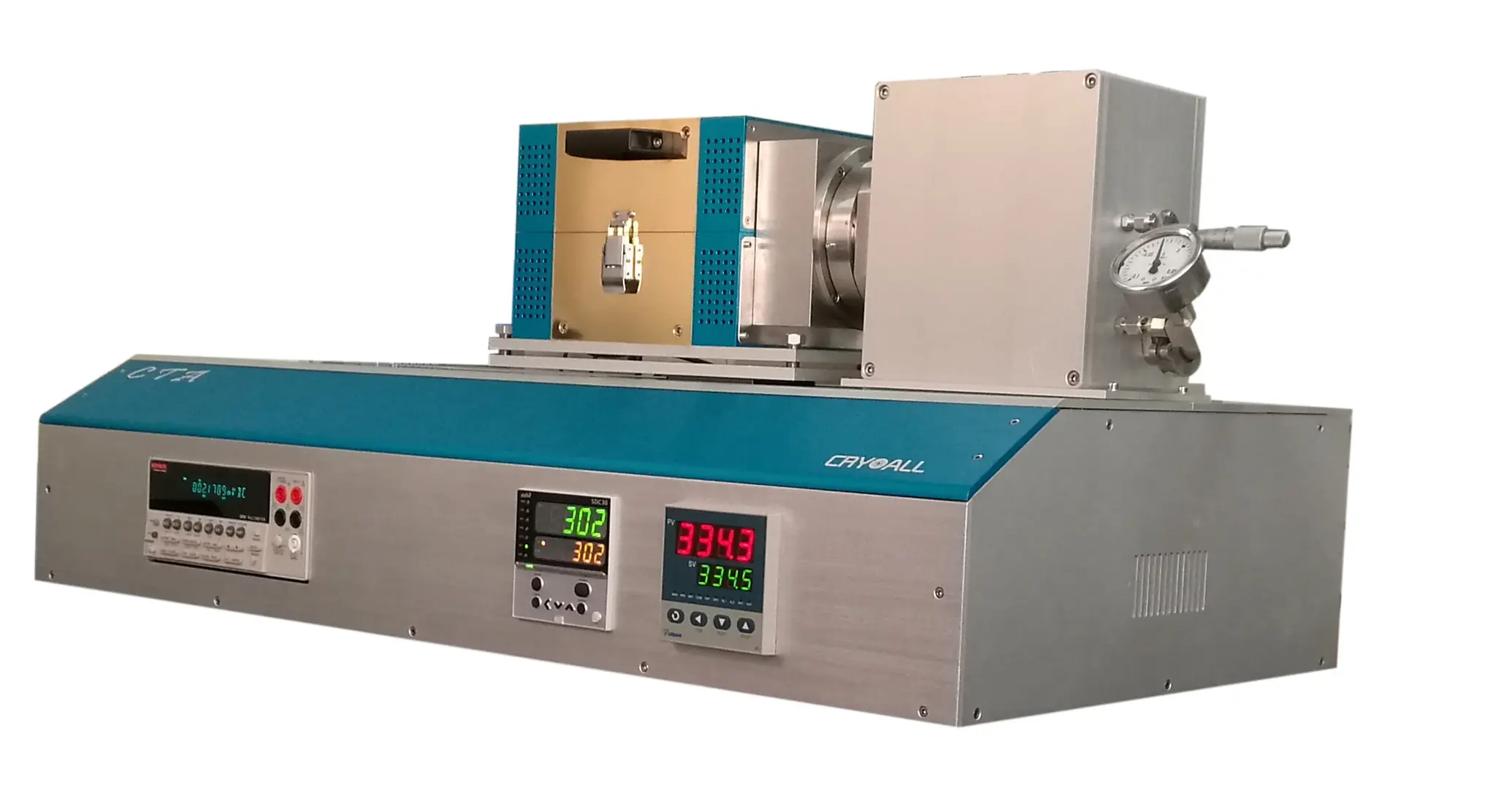

Анализаторы CTA-3 являются аналогами приборов Netzsch NBA Nemesis, Linseis LSR-3 и Advance Riko ZEM-3, и предназначены для определения коэффициента Зеебека (термо-ЭДС) и удельного сопротивления твердых образцов и тонких пленок при нагревании (до 1 150 °С) и в криогенных условиях (охлаждение до –100 °С). Данные приборы позволяют проводить измерения, как инертной, так и в окислительной и восстановительной среде, а также в вакууме. В анализаторах CTA-3 используется дифференциальный метод постоянного тока для измерения коэффициента Зеебека и четырехконтактная схема измерения удельного сопротивления. Образец помещается вертикально между двумя электродами, на которые подается постоянный ток. Пара сенсоров для измерения напряжения, в качестве которых выступают термопары, приводятся в контакт с образцом. Образец нагревается или охлаждается в печи до заданной температуры, затем производится измерение напряжения. На основании этих данных рассчитывается удельное сопротивление. Для определения коэффициента Зеебека нижний электрод нагревается с помощью отдельного нагревателя, тем самым создавая температурный градиент в образце, регистрируемый двумя термопарами. Коэффициент Зеебека рассчитывается по данным о разнице температур и напряжении межу термопарами. Помимо стандартных держателей для анализа призматических и цилиндрических образцов анализаторы CTA-3 комплектуются приставкой CTA-tff для анализа пленок толщиной до 1.8 мм и диаметром до 25 мм. Для оценки плотности контакта термопар с образцом и измерения расстояния между ними может использоваться система видеорегистрации VRA на базе CCD-камеры высокого разрешения, изображения и результаты с которой автоматически переносятся в программное обеспечение анализаторов CTA-3. Приборы CTA-3 могут опционально комплектоваться модулем анализа сопротивления в режиме сканирования по температуре.
Основные преимущества:
- одновременно измерение коэффициента Зеебека и удельного сопротивления;
- анализ как при низких (от –100 °С), так и при высоких температурах (до 1150 °С);
- широкий диапазон измерений (от 0.1 мкОм до 2.5 кОм для удельного сопротивления и от 0,5 мкВ/К до 25 В/К для коэффициента Зеебека);
- возможность выбора между платиновыми и никелевыми электродами;
- анализ цилиндрических и призматических образцов разного размера, а также образцов тонких пленок;
- опциональная система видеорегистрации для оценки плотности контакта термопар с образцов и измерения расстояния между ними;
- модуль анализа сопротивления в режиме сканирования по температуре (опция).
| Тип | Анализатор удельного сопротивления и коэффициента Зеебека |
|---|---|
| Метод измерения удельного сопротивления | Четырехконтактная схема |
| Метод измерения коэффициента Зеебека | Дифференциальный метод постоянного тока |
| Диапазон значений удельного сопротивления, Ом×м | от 2×10-7 до 2,5×104 |
| Разрешение по удельному сопротивлению, нОм×м | 10 |
| Точность анализа удельного сопротивления, % | ±10 |
| Диапазон значений коэффициента Зеебека, В/К | от 5×10-7 до 25 |
| Разрешение по коэффициенту Зеебека, нВ/К | 10 |
| Точность анализа коэффициента Зеебека, % | ±7 |
| Температурный диапазон, °C | от –100 до 1150 (в зависимости от комплектации) |
| Скорость нагревания, °С/мин | от 0,01 до 100 °С/мин |
| Точность по температуре, °C | ±0,25 |
| Материал термопар | никель, платина |
| Расстояние между термопарами, мм | 4, 6 или 8 |
| Сила тока, мА | до 220 |
| Разрешение по току, нА | 100 |
| Размер образца | цилиндр или призма с сечением от 2 до 4 мм, длина от 6 до 22 мм |
| Размер образца для пленок | диаметр 10, 12.7 или 25 мм, толщина ≤1.8 мм |
| Атмосфера | Инертная, окислительная, восстановительная, вакуум |
