Программное обеспечение AXALIT Steel

Модуль AXALIT Steel является дополнением к базовой версии ПО AXALIT. Специализированные методики AXALIT Steel предназначены для анализа микро- и макроструктур образцов из сталей и сплавов.

Данный модуль является самым популярным среди металловедов, так как состоит из 33 методик, разработанных по ГОСТ, ASTM, ISO, DIN и другим стандартам.

Принцип работы программы

1. Пользователь создаёт снимок структуры или панораму образца.
2. Запускает методику.
3. Программа производит расчёты по выбранному стандарту и выдаёт готовый отчет с таблицами, диаграммами, изображениями и паспортными данными образца.

Такой подход сокращает время исследований в 2 раза по сравнению с аналогично проведённой работой оператора без специализированной программы.

Методики AXALIT Steel

• ГОСТ 11878. Определение содержания ферритной фазы в прутках аустенитной стали
• ГОСТ 1763. Определение обезуглероженного слоя в стали

Определение обезуглероженного слоя по ГОСТ 1763

• ГОСТ 1778. Определение загрязненности неметаллическими включениями (методы К и Ш)
• Определение величины зерна. Расчет статистики по стандартам: ГОСТ 5639, ГОСТ 21073- 75, ASTM E112, E1382, DIN 50601, ISO 643, ASTM E112
• ГОСТ 5639. Определение величины зерна
• ГОСТ 5639. Определение величины зерна (метод секущих)
• ГОСТ 5640. Металлографический метод оценки микроструктуры листов и ленты (Шкалы 1-4)
• ГОСТ 5950. Анализ карбидной сетки в инструментальной легированной стали
• ГОСТ 8233. Анализ основных элементов микроструктуры: перлита, мартенсита, нитридов и карбидов
• Анализ соотношения феррита и перлита

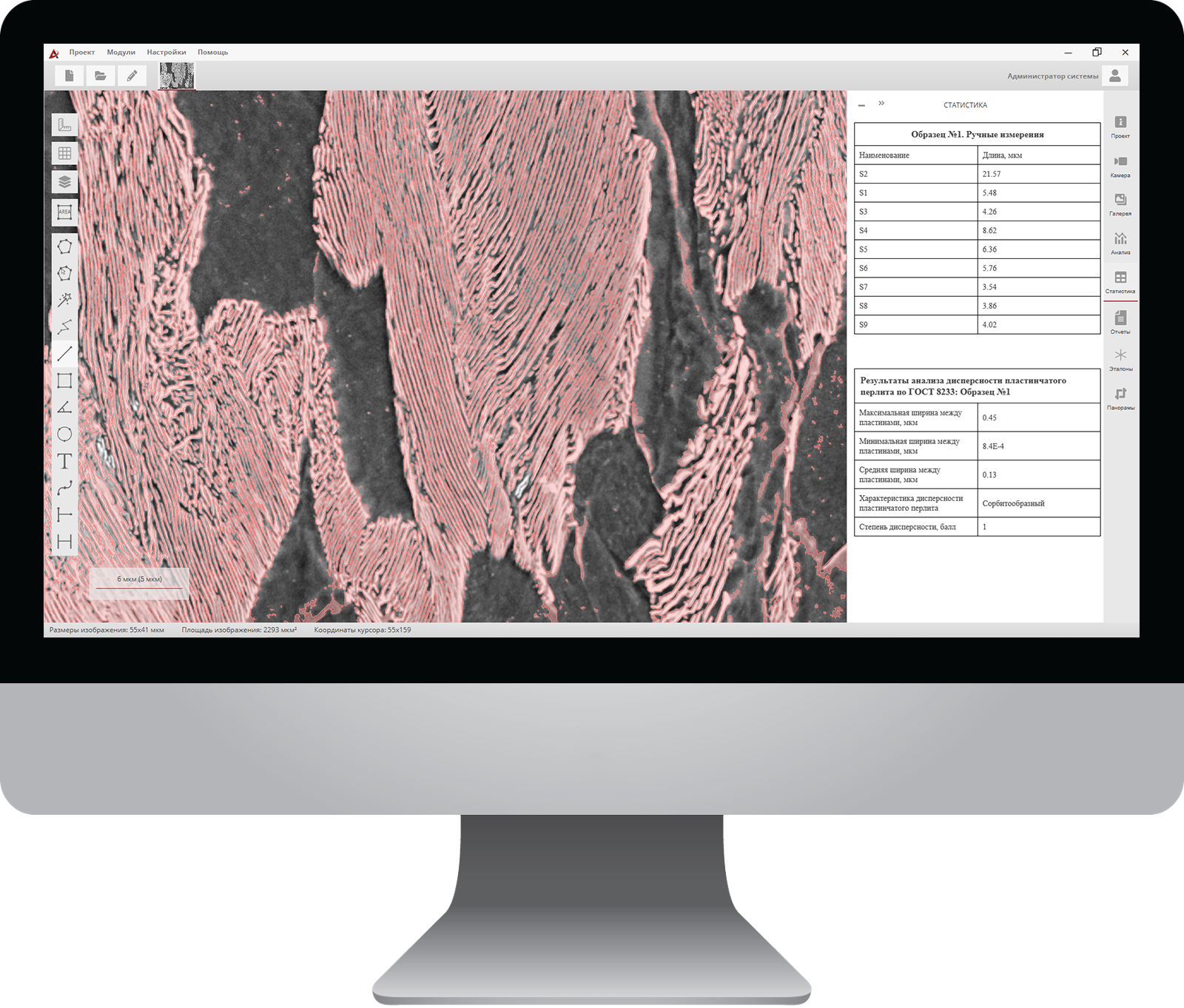

• Анализ дисперсности перлита
• Анализ дисперсности зерен цементита
• Анализ соотношения зернистого и пластинчатого перлита
• Анализ размеров игл мартенсита
• ГОСТ 801-78 шкалы 1-8 Оценка остатков карбидной сетки в зоне ликвации в подшипниковой и инструментальной легированной стали
• ГОСТ 21073. Определение величины микрозерна
• ГОСТ 9391-80. Определение пористости и микро поверхностей твердых сплавов
• ГОСТ 19265-73. Определение карбидной неоднородности быстрорежущей стали
• ГОСТ 21022-75. Определение типа и размера включений в сталях хромистых для прецизионных подшипников (Шкалы 1-5)
• Анализ поверхности изломов стального листового проката по ГОСТ 4543
• Анализ поверхности изломов. ГОСТ 30456. Методика определения процента вязкой составляющей в изломе образца.
• Атлас изображений
• ASTM E-1268. Оценка степени полосчатости
• ГОСТ 5640. Полосчатость Оценка степени полосчатости при помощи шкалы 3 ГОСТ 5640
• ГОСТ 9391. Анализ зерна альфа-фазы или гамма-фазы в твердых сплавах
• СТП 05749180-582. Анализ пористости и свободного углерода в твердых сплавах
• ГОСТ 9391. Анализ пористости и свободного углерода в твердых сплавах
• Модуль сравнения с эталоном
• ГОСТ 1778. Сталь. Металлографические методы определения неметаллических включений
• ГОСТ 5639. Стали и сплавы. Методы выявления и определения величины зерна
• ГОСТ 5640. Металлографический метод оценки микроструктуры листов и ленты
• ГОСТ 8233. Сталь. Эталоны микроструктуры
• ГОСТ 19265. Прутки и полосы из быстрорежущей стали (Шкалы 1,2)

Пример измерения сварных швов в программном обеспечении AXALIT

Возможности пользователя в ПО AXALIT

• Съёмка и хранение изображений,
• Съёмка панорам по осям XY (дополнительно);
• Автофокусировка по оси Z (дополнительно);
• Постобработка и редактирование изображений;
• Проведение ручных и полуавтоматических измерений на изображениях;
• Проведение ручных измерений на видеопотоке (дополнительно);
• Вычисление статистики по проведённым измерениям;
• Экспорт отчётов в удобном формате Word, Excel, PDF, CSV;
• Индивидуальная настройка бланка отчёта под каждого пользователя;
• Индивидуальная настройка интерфейса – цвет, размер шрифтов, линий, линеек, масштабных отрезков и др.;
• Сервисное обслуживание.

Система анализа изображений

Программное обеспечение AXALIT может быть установлено как на новый, так и на уже имеющийся оптический микроскоп и персональный компьютер. В комплексе с оптическим микроскопом, цифровой камерой, персональным компьютером образуют единую «Систему анализа микроструктуры объектов AXALIT».

САМО AXALIT внесён в Государственный реестр средств измерений, свидетельство RU.C.27.005.A № 71098-18.

• Методика поверки МП 130-251-2017;
• Интервал между проверками 1 год;
• Выдача свидетельства при ПНР;
• Гарантийное обслуживание – 1 год.
