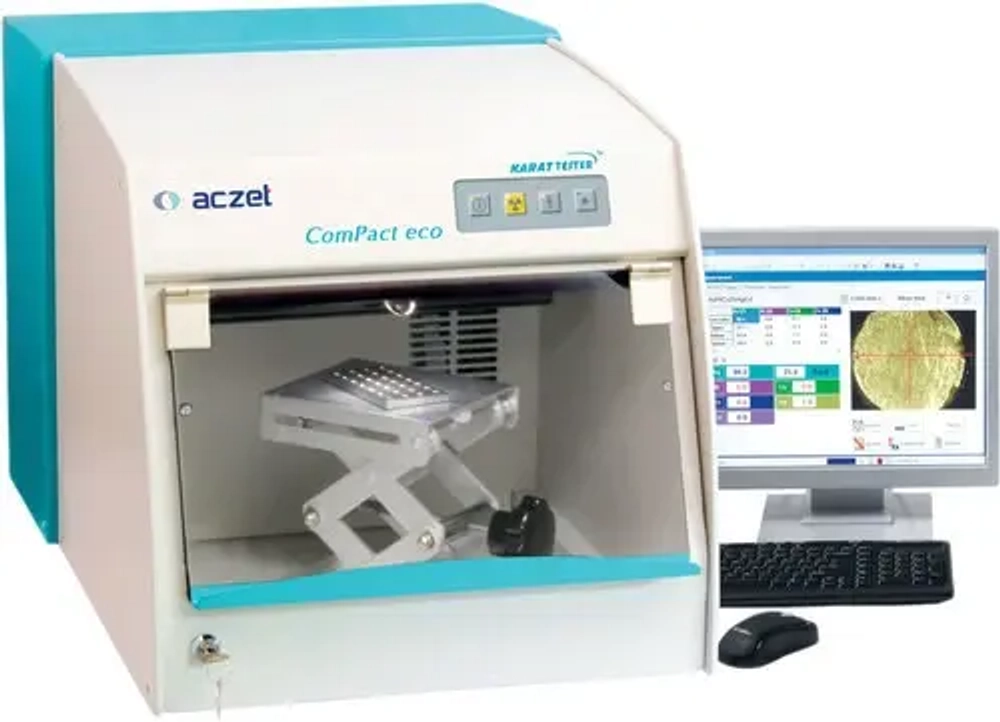

Compact ECO — настольный спектрометр с увеличенной камерой загрузки образца для измерения толщины различных металлических покрытий. Спектрометр оснащен встроенным видеомикроскопом для отображения поверхности образца с увеличением 20 крат, а перекрестие объектива позволяет точно выбрать место измерения на образце. Спектрометр находит широкое применение для контроля толщины гальванических покрытий на соответствие толщине готовой детали, указанной в технологической или конструкторской документации. Метод измерения соответствует утвержденным стандартам ГОСТ и ASTM и по точности превосходит все существующие стандартные методы для измерения толщин гальванических покрытий. Отличительной особенностью микроанализатора является возможность измерять не только толщину одного слоя покрытия, но и целого набора покрытий, которые послойно нанесены на изделие.
Основные преимущества:
- ручная или автоматическая моторизация измерительного стола по оси Z;
- коллиматоры первичного пучка различных диаметров по выбору для контроля области интереса;
- измерение химического состава по поверхности ювелирных изделий в различных точках, измерение неровных поверхностей;
- высокая точность измерения драгоценных металлов за счет встроенных эмпирических калибровок по огромному массиву стандартных образцов драгоценных металлов;
- бюджетная базовая конфигурация с пропорциональным детектором;
- опциональная комплектация высокоэффективными Si-PIN или SDD-детекторами для решения продвинутых задач.
| Тип | Стационарный |
|---|---|
| Применение | области размером от 100 мкм, печатные платы, измерение толщины покрытия |
| Диапазон измерения элементов (стандартно) | Ti–U |
| Диапазон измерения элементов (опция) | Al–U |
| Анод рентгеновской трубки (стандартно) | W |
| Мощность рентгеновской трубки, Вт | 60 |
| Диаметр коллиматора первичного пучка излучения, мм | 0,3 (0,1; 0,2; 0,5; 0,7 опция) |
| Автоматический сменщик коллиматора, мм | Нет |
| Детектор пропорционального типа | Да |
| Детектор типа Si-PIN | Опция |
| Детектор типа SDD | Опция |
| Расположение рентгеновской трубки и детектора | Сверху |
| Лазерный указатель – точное наведение на место на образце при диаметре коллиматора более 0,3 мм | Опция |
| Видеокамера для обзора области анализа | Да |
| Видеомикроскоп с увеличением и перекрестием, крат | 20 |
| Моторизация столика по осям XY | Нет |
| Моторизация по оси Z | Опция |
| Размер внутренней камеры спектрометра образца, мм | 375 × 350 × 255 |
| Масса спектрометра, кг | 45 |
| Габаритные размеры (Ш × Г × В), мм | 430× 630 × 420 |
| Материал образцов / применение | археология, геология, драгоценные металлы, жидкости, микрорентгеновская флуоресценция, микроэлектроника, полупроводники, потребительские товары, продукты питания, растения, реставрация и искусствоведение , стекло/керамика, тонкие пленки |
