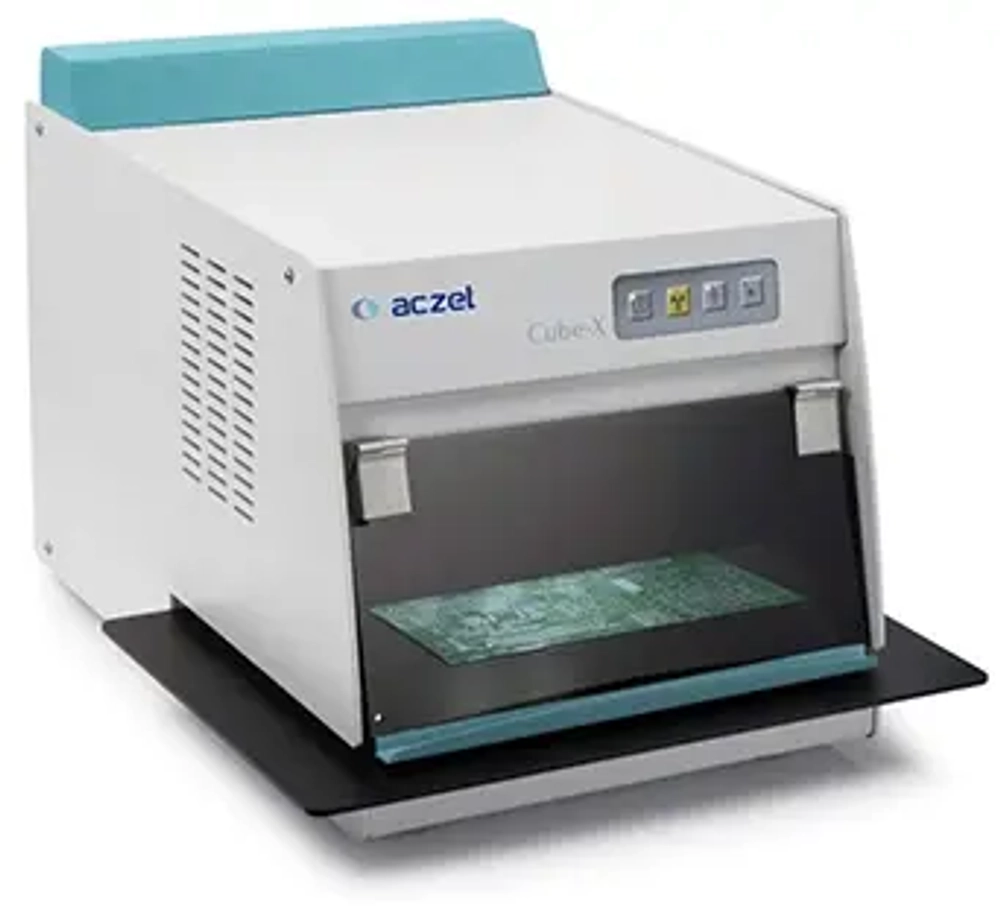

Cube X — настольный спектрометр, имеющий специальную форму корпуса с вырезом для установки на измерительный столик образцов, длина которых превышает габариты самого прибора.
В данной модели измерительный стол неподвижен, а трубка и детектор помещены в специальный лифт, который управляется по оси Z с помощью выносного джойстика, что делает контроль максимально удобным и оперативным.
Спектрометр оснащен встроенным видеомикроскопом для отображения поверхности образца с увеличением 20 крат, а перекрестие объектива позволяет точно выбрать место измерения на образце. Микроанализатор химического состава дает возможность проводить неразрушающий контроль электронных плат, дорожек, контактных групп различных размеров, припоев и т. д.
Основные преимущества:
- опциональная комплектация автосменщиком коллиматоров первичного пучка различных диаметров;
- прецизионный метод микро-РФА обеспечивает низкую погрешность измерения;
- опциональная комплектация рентгеновской трубкой высокой интенсивности с тонким бериллиевым окном для решения продвинутых задач;
- опциональная комплектация высокоэффективными Si-PIN или SDD-детекторами для решения продвинутых задач;
- прибор позволяет проводить измерения в соответствии с ГОСТ IEC 62321-3-1-2016 «Определение регламентированных веществ в электротехнических изделиях»;
- возможность проведения измерений в соответствии с регламентом RoHS «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016.
| Тип | Стационарный |
|---|---|
| Применение | области размером от 100 мкм, печатные платы, измерение толщины покрытия, крупногабаритные объекты |
| Диапазон измерения элементов (стандартно) | Ti–U |
| Диапазон измерения элементов (опция) | Al–U |
| Анод рентгеновской трубки (стандартно) | 60 |
| Мощность рентгеновской трубки, Вт | 60 |
| Диаметр коллиматора первичного пучка излучения, мм | 0,3 (0,1; 0,2; 0,5; 0,7 опция) |
| Автоматический сменщик коллиматора, мм | Опция |
| Детектор пропорционального типа | Да |
| Детектор типа Si-PIN | Опция |
| Детектор типа SDD | Опция |
| Расположение рентгеновской трубки и детектора | Сверху |
| Лазерный указатель – точное наведение на место на образце при диаметре коллиматора более 0,3 мм | Опция |
| Видеокамера для обзора области анализа | Да |
| Видеомикроскоп с увеличением и перекрестием, крат | 20 (30 опция) |
| Моторизация столика по осям XY | Нет |
| Моторизация по оси Z | Опция |
| Размер внутренней камеры спектрометра образца, мм | 375 × 350 × 255 |
| Масса спектрометра, кг | 50 |
| Габаритные размеры (Ш × Г × В), мм | 380 × 610 × 450 |
| Материал образцов / применение | археология, геология, драгоценные металлы, жидкости, микрорентгеновская флуоресценция, микроэлектроника, полупроводники, потребительские товары, продукты питания, растения, реставрация и искусствоведение , стекло/керамика, тонкие пленки |
