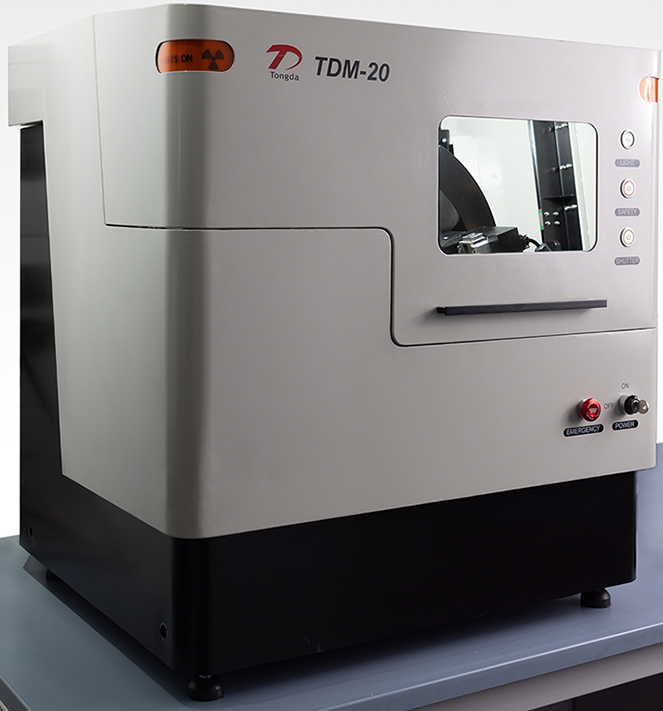

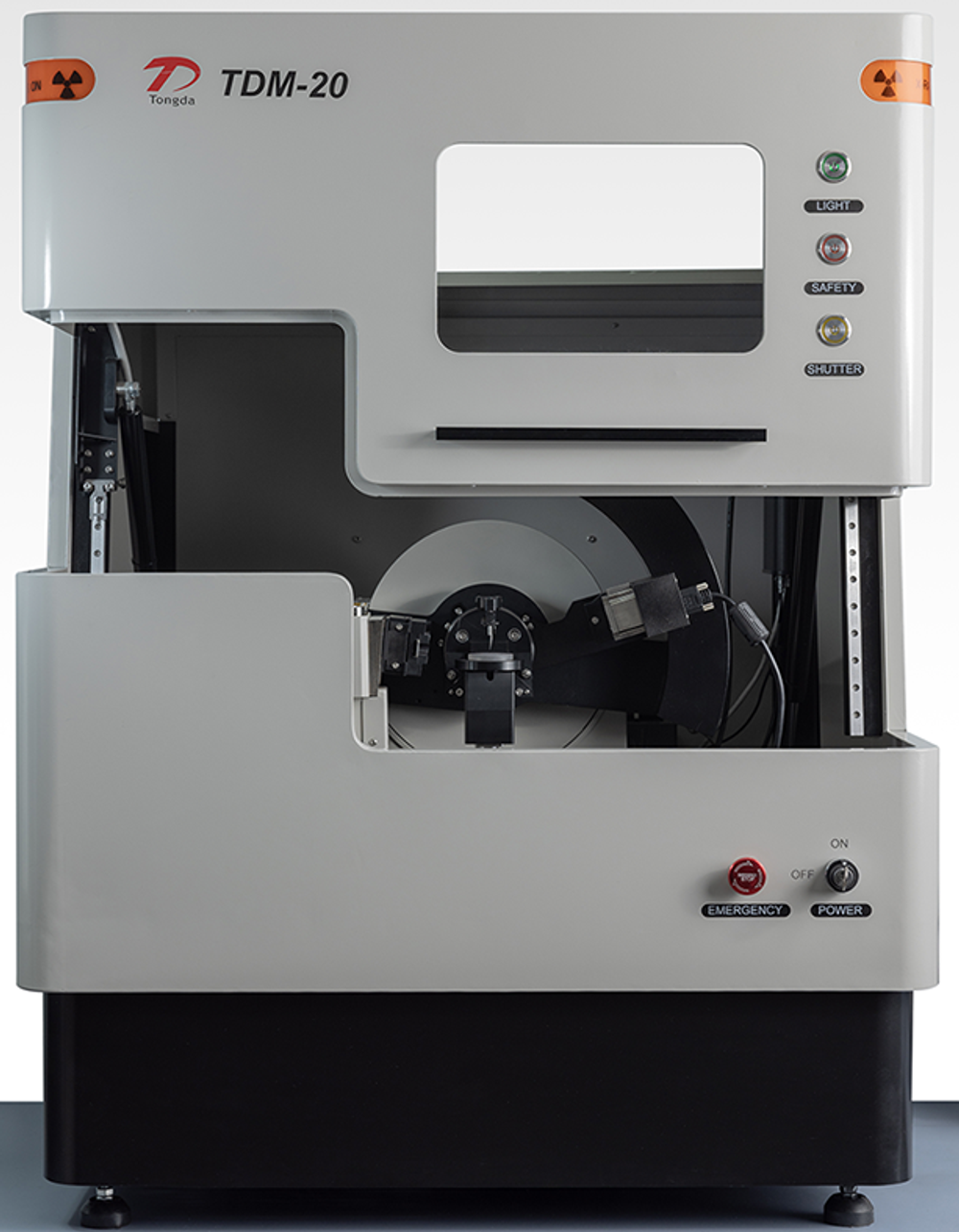

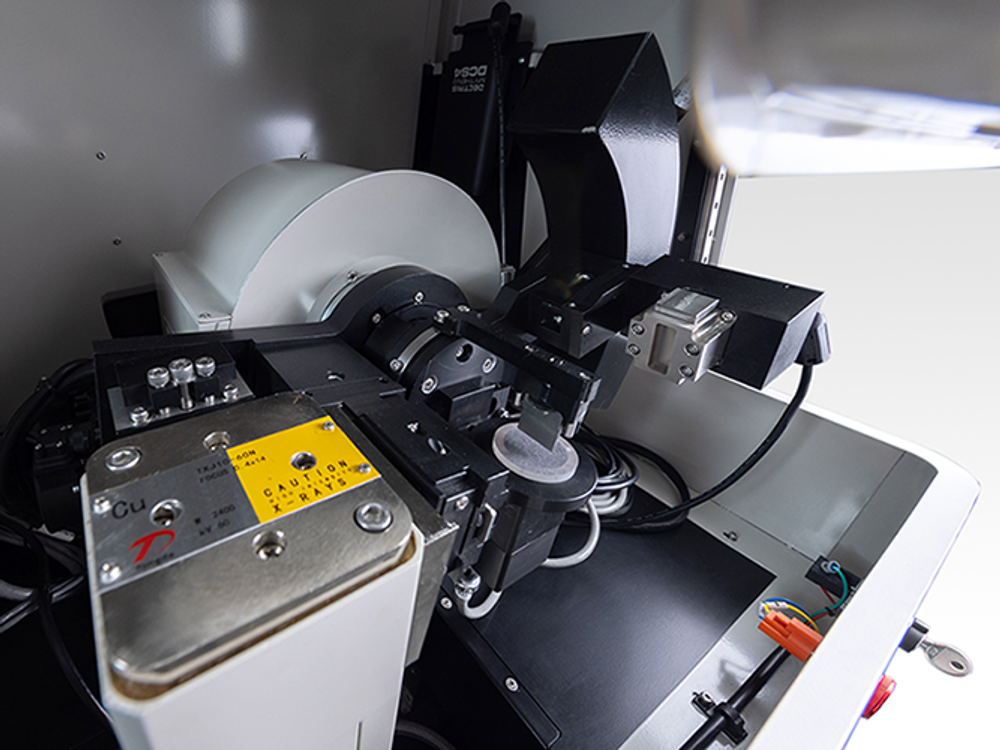

TDM-20 является наиболее бюджетным и надежным дифрактометром для решения большинства задач порошковой дифрактометрии, включающих качественный и количественный фазовый анализ, определение параметров элементарной ячейки, размера кристаллитов, степени кристалличности. Дифрактометр TDM-20 построен с использованием вертикального гониометра для работы в геометрии Брэгга-Брентано. При съемке образец всегда располагается горизонтально, что позволяет избежать просыпания. В качестве источника используется полноразмерная рентгеновская трубка, работающая на пониженной мощности (600 Вт), что обеспечивает высокую надежность прибора. Современный многоканальный детектор существенно сокращает время съемки и обеспечивает экспериментальные данные высочайшего качества. Интерфейс подключения дифрактометра – порт Ethernet – позволяет использовать любой компьютер для управления сбором данных и обработки результатов.
Основные преимущества:
- вертикальный Theta/Theta-гониометр;
- генератор мощностью 1,2 кВт — двойной запас по мощности;

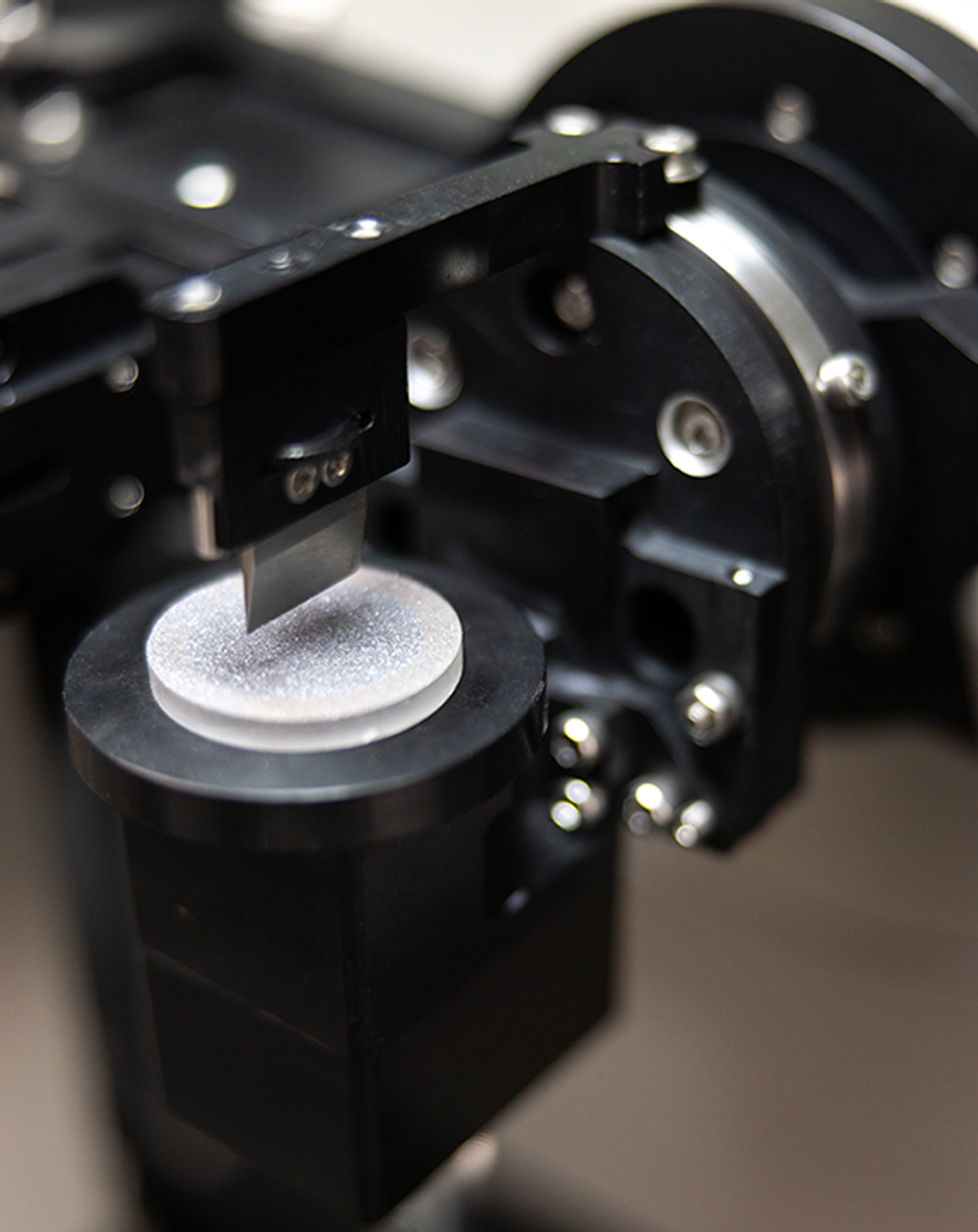

- простой и надежный загрузчик на 1 образец;
- сменщик образцов на 6 позиций;
- положение образца: всегда в горизонтальной плоскости для исключения просыпания;
- точность съемки ≤ 0,02°;
- диапазон углов гониометра: от –3 до + 154°;
- полная рентгеновская и электрическая безопасность;

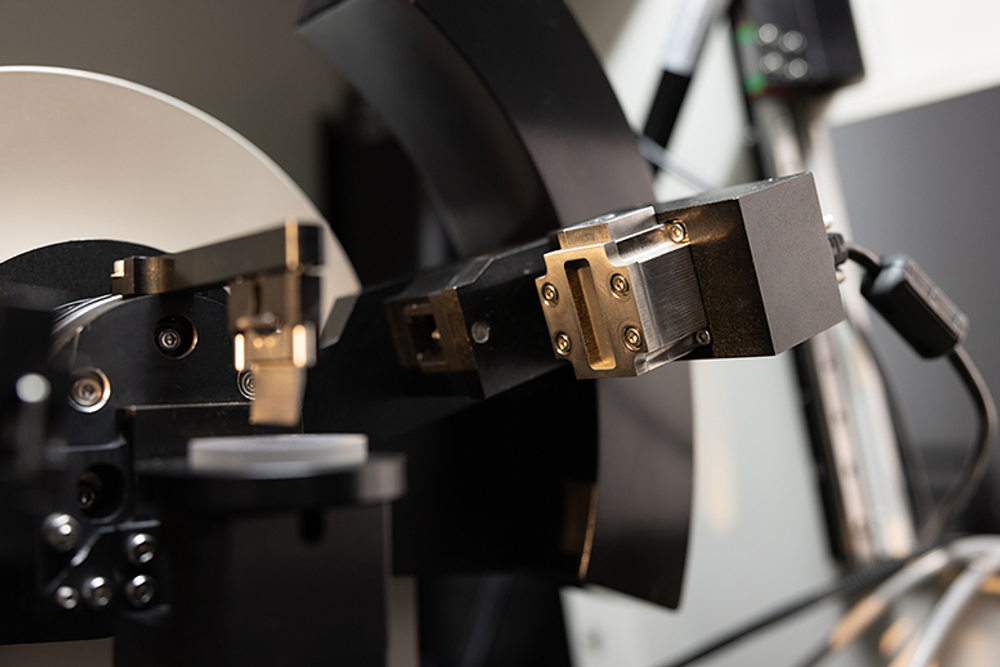

- твердотельный позиционно-чувствительный детектор.
- противорассеивающий ножевой коллиматор.
| Исполнение | настольный |
|---|---|
| Тип | порошковый |
| Мощность генератора, Вт | 1200 |
| Тип источника рентгеновского излучения | Отпаянная керамическая трубка или стеклянная трубка с линейным фокусом |
| Тип гониометра | Вертикальный Theta/Theta |
| Диаметр гониометра, мм | 300 |
| Оптические модули | Фиксированные щели, аксиальные щели Соллера |
| Геометрия эксперимента | Симметричная по Брэггу-Брентано |
| Моторизованные платформы и приставки | Автоматизированный сменщик проб на 6 позиций, Стационарная без вращения, Стационарная с вращением |
| Типы детекторов | Точечный детектор, Многоканальный детектор |
| Базы дифракционных и структурных данных | COD, ICDD PDF-2, ICDD PDF-4 |
| Габариты (Д × Ш × В), мм | 740×646×631 |
| Вес, кг | 290 |
| Применение | аморфные материалы, анализ тонких пленок, волокна, жидкие кристаллы, мембраны, наноматериалы, органические и биологические материалы, полимеры, структурный и фазовый анализ |
| Анод рентгеновской трубки (стандартно) | Cu |
| Автоматизированный сменщик образцов | на 6 позиций |
