Система анализа микроструктуры объектов Axalit

Система анализа микроструктуры объектов AXALIT

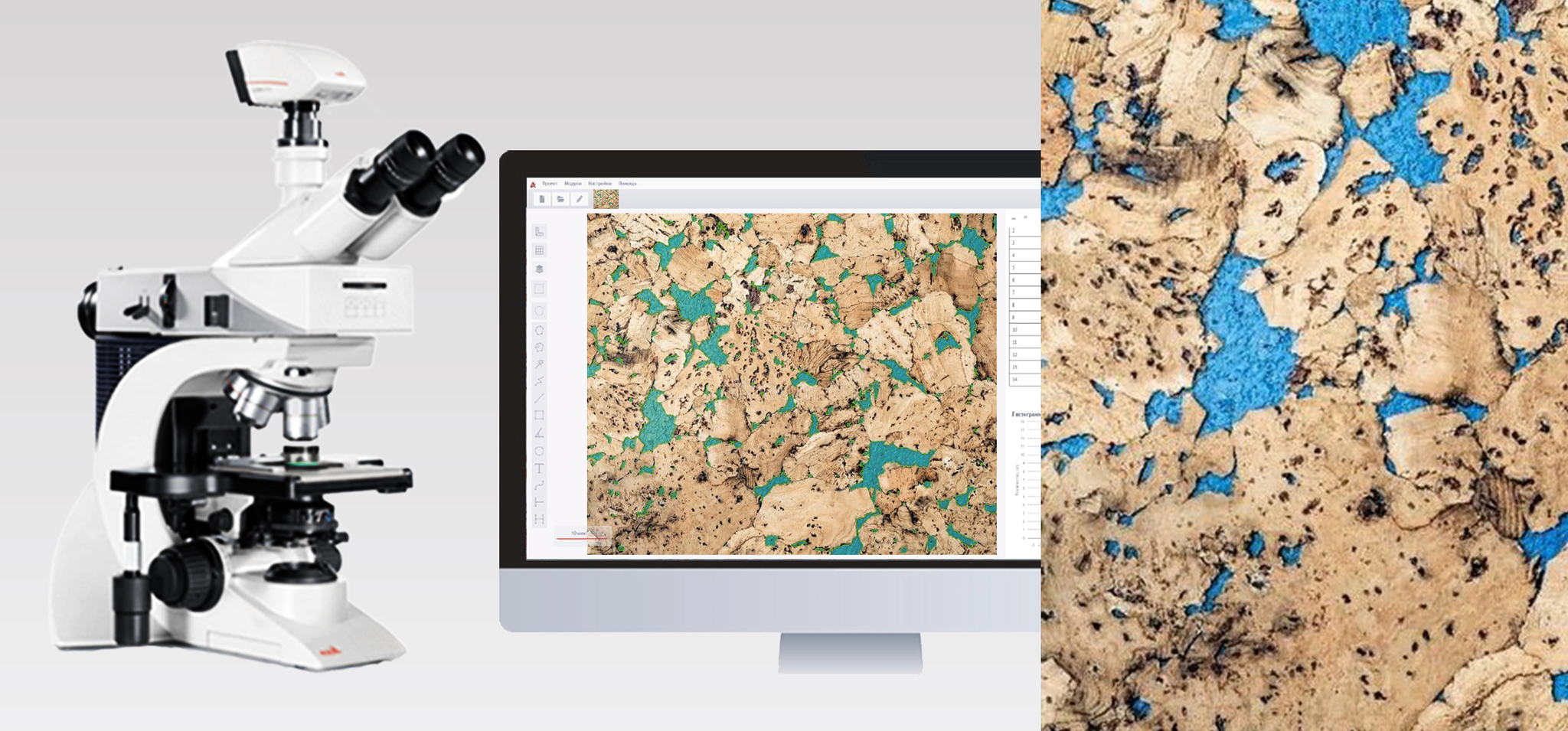

«Система анализа микроструктуры объектов (САМО) AXALT» в комплексе с прямым оптическим микроскопом и цифровой видеокамерой производит съёмку шлифа горной породы, анализирует, вычисляет статистику и экспортирует отчёты по результатам исследования. САМО AXALIT внесён в Государственный реестр средств измерений, сертификат соответствия №12.0001.1913, свидетельство № 71098-18.

Единая система

Комплектация:

• Персональный компьютер
• Прямой микроскоп
• Цифровая видеокамера
• Программное обеспечение AXALIT

САМО – это:

• Единая система анализа изображений
• Возможность съёмки больших панорам
• Проведение ручных и автоматизированных измерений по ГОСТ, ASTM, ISO и DIN
• Диапазон измерений линейных размеров от 0 до 2000 мкм
• Предел абсолютной погрешности до 0,5 мкм
• Методика поверки МП 130-251-2017
• Интервал между проверками 1 год
• Выдача свидетельства при ПНР

Система анализа микроструктуры объектов AXALIT

Программное обеспечение

Особенностью программного обеспечения AXALIT является беспрерывное панорамирование поверхности образцов любых размеров, высокая производительность обработки панорамных снимков микроструктуры и расширенные отчеты со статистикой. Модули AXALIT Lithology и AXALIT Mineral работают на основе нейронных сетей.

С помощью ПО AXALIT  пользователь может:

• Снимать и хранить изображения
• Снимать панорамы из неограниченного количества полей зрения
• Определять форму, степень сортировки и тип контактов зёрен
• Определять гранулометрический анализ пород - количество и качество породообразующих, второстепенных и акцессорных пород
• Получать суммарное изображение из снимков, сделанных в светлом и поляризационном полях
• Классифицировать объекты по типам пород с подсчётом минеральной доли каждого
• Проводить ручные и автоматические измерений на изображениях
• Получать расширенную статистику с гистограммами и таблицами по проведённым измерениям
• Экспортировать готовые отчёты в удобном формате Word, Excel, PDF или CSV
• Настраивать бланк отчёта под себя
• Настраивать интерфейса на свой вкус – цвет, размер шрифтов, линий, линеек, масштабных отрезков и др.

Благодаря специализированным модулям ПО AXALIT Geology, разработанным для геологической отрасли, пользователи могут анализировать цемент, поры, каверны и трещины. Выберите подходящий вам модуль: AXALIT Mineral или AXALIT Lithology.

Пример работы базовой версии программного обеспечения AXALIT.

Оптический микроскоп

Для геологии используются прямые поляризованные микроскопы. Наблюдения в них производят при скрещенных николях.

Характеристики прямых микроскопов:

• Увеличение от 12,5х до 1500х;
• Турель 5-ти, 6-ти, 7-ми позиционная;
• Светлое поле, темное поле, DIC, поляризация;
• Грубая и точная фокусировка;
• Некоторые модели имеют моторизированный предметный столик, турель и автофокусировку.

Одними из популярных микроскопов являются Leica DM4 P и AX-PM.

Цифровая видеокамера

Цифровые видеокамеры для микроскопа используются для вывода изображений структуры образца на экран компьютера. При выборе камеры уделите внимание размеру матрицы, разрешению и частоте кадров.

Оптимальные характеристики цифровой видеокамеры для минералогии:

• Разрешение: 2464 x 2056 пикселей / 5 МП;
• Тип сенсора: CMOS RGB Bayer Matrix;
• Размер сенсора: 2/3";
• Размер пикселя: 3.45 мкм;
• Габариты: 26 × 26 × 33 mm.

Обратите внимание на цифровые видеокамеры для микроскопа AX-5M и  Leica DMC 4500.

Персональный компьютер

С выбором подходящей Системы помогут наши специалисты по микроскопии.
